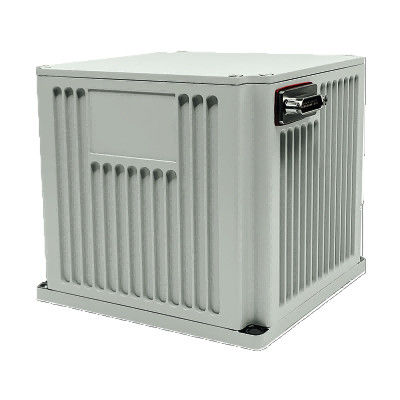

Merak-H05 Quartz Strapdown AHRS System GNSS Aided Standalone Inertial Navigation

MOQ:	1 SET
Ceny:	$1000-$100000
Okres dostawy:	30 dni roboczych
metoda płatności:	,T/T
Pojemność dostaw:	500 zestawów rocznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Star & Inertia Technology

Numer modelu

Merak-H05

Czas wyrównania:

＜ 10 minut

Dokładność nagłówka/Czysta bezwładność:

≤ 0,1°secL+0,02°/1h,RMS

Dokładność nagłówka/kombinacja GNSS z pojedynczą antenną:

≤0,05 °, RMS

Dokładność nagłówka/kombinacja GNSS z podwójną antenną:

≤0,05 °, RMS

Pitch & Roll Dokładność/Czysta bezwładność:

≤0,03 °, RMS

Dokładność Pitch & Roll/Kombinacja INS/GNSS:

≤0,02 °, RMS

Wymiary:

130 × 130 × 110 mm

Waga:

＜ 2,2 kg

temperatury:

-40℃~60℃

napięcie wejściowe:

DC24V (± 25%)

Podkreślić:

System AHRS MEMS

System AHRS GNSS

Ahrs mems Nawigacja inercyjna

Opis produktu

System AHRS (Merak-H05)

System odniesienia nastawienia i kierunku (AHRS) wykorzystuje żyroszysty światłowodowe (FOG) lub żyroszysty laserowy pierścieniowy (RLG) połączony z akcelerometrami kwarcowymi lub MEMS w architekturze inercyjnej.Włączenie zaawansowanych algorytmów nawigacyjnych do przetwarzania w czasie rzeczywistym, system dostarcza bardzo precyzyjnych informacji o pozycji i kierunku w wielu trybach operacyjnych, w tym wspomaganej GNSS i samodzielnej nawigacji inercyjnej.Do zastosowań należą: platformy wojskowe (radar), optyczne, akustyczne, artyleryjskie), robotyka, pojazdy lądowe/morskie, zanurzacze i sprzęt przemysłowy.

1) Autonomiczna obsługa w środowiskach, w których odmówiono obsługi GNSS;

2) Wydajność zarówno przetworzonych danych nawigacyjnych, jak i surowych pomiarów inercjalnych;

3) zdolność do rozmieszczenia na całym świecie;

4) Wysoka niezawodność konstrukcji.

Zestaw			Systemy odniesienia do postawy i tytułu(AHRS)
Rodzaj			Merak-H05
Akcelerometr	Miesięcy Powtórność stronniczości(1σ)		≤50 μg
	Dokładność czynnika skali miesiąca(1σ)		≤50 ppm
Gyro	Powtarzalność stronniczości(1σ)		≤00,01°/h,1σ
	Dokładność czynnika skali(1σ)		≤30 ppm
	Wyborne spacery(1σ)		≤00,003°/√H.R.
Cechy	Wskaźnik kątowy		≥± 400°/s
	Przyspieszenie kątowe		100000°/s2
	Przyspieszenie		>25 g
	Uważaj na siebie		Każda orientacja
	Czas uruchomienia		10 sekund.
	Wpływ/wyjście		3 porty seryjne RS422 full-duplex, 1 port Ethernet 100M
Czas wyrównania			<10 minut.
Wydajność zastosowań AHRS	Dokładność kierunku	Czysta inercja	≤00,1°secL+0,02°/h,RMS
		Wyroby z tworzyw sztucznychGNSSpołączenie	≤00,05°, RMS
		Połączenie GNSS z dwoma antenami	≤00,05°, RMS
	Dokładność wyciągania i wyciągania	Czysta inercja	≤00,03°, RMS
		Połączenie INS/GNSS	≤00,02°, RMS
Charakterystyka	Zużycie energii		<15 W
	Wymiary		130 × 130 × 110 mm
	Waga		<20,2 kg
	Temperatura		-40°C~ 60°C
	Szok.		15 g,Wola półsinusowa 11 ms
	Napięcie wejściowe		DC24V ((± 25%)
	chłodzenie		Przewodzenie do płyty mocującej
	Wibracje		20~2000 Hz,60,06 g
	MTBF		>20000 godzin
